Назначение

Станок предназначен для обдирки, шлифовки и полировки различных каменных плит, слэбов различных толщин и размеров.

Основные технические данные:

Главный привод

4 кВт (или 5 кВт)

Частота вращения шпинделя

700 об/мин

Диаметр крепежной планшайбы

220 мм

Вертикальный ход основной части

400 мм

Вертикальный ход шпинделя

200 мм

Габариты (д*в*ш)

2500*450*1600 мм

Длина хобота

1650 мм (без фундамента)

Размеры обрабатываемого сляба

2500*800 мм

Степень блеска после шлифовки

95 ед

Длина привода шкива

1125 мм

Радиус поворота

1700 мм

Вес

350 кг

Устройство:

1. Станина
2. Главный рычаг полировальной системы
3. Механизм подъема главного рычага
4. Коленно-рычажный механизм со шлифовальной головкой

Принцип работы

Колено-рычажный станок позволяет устанавливать на необходимую высоту полировальную головку посредством электрического привода и перемещать ее по обрабатываемой поверхности .Давление шлифовальной головки на обрабатываемую поверхность регулируется электроприводом.

Замена шлифовального круга

При замене шлифовального круга выключите питание , поднимите планшайбу, вставьте абразив в ограничители.

Обдирка, шлифовка, полировка

1. Обдирка. Откройте вентиль подачи воды, выключите питание, отрегулируйте давление, произведите обдирку до выравнивания поверхности слэба.
2. Шлифование. Пошагово заменяйте абразивы, увеличивая давление на план-шайбу, уменьшая подачу воды.
3. Полировка. Замените абразивы на полировальные номера , уменьшая подачу воды, полируйте до необходимого блеска. Для ускорения полировки мрамора пружину можно снять.

Техническое обслуживание

Перед каждым началом рабочей смены рекомендуется смазывать подвижные части станка.

Монтаж

Станок монтируется на бетонное основание высотой 400-500 мм от уровня пола с помощью 4-х анкерных болтов.

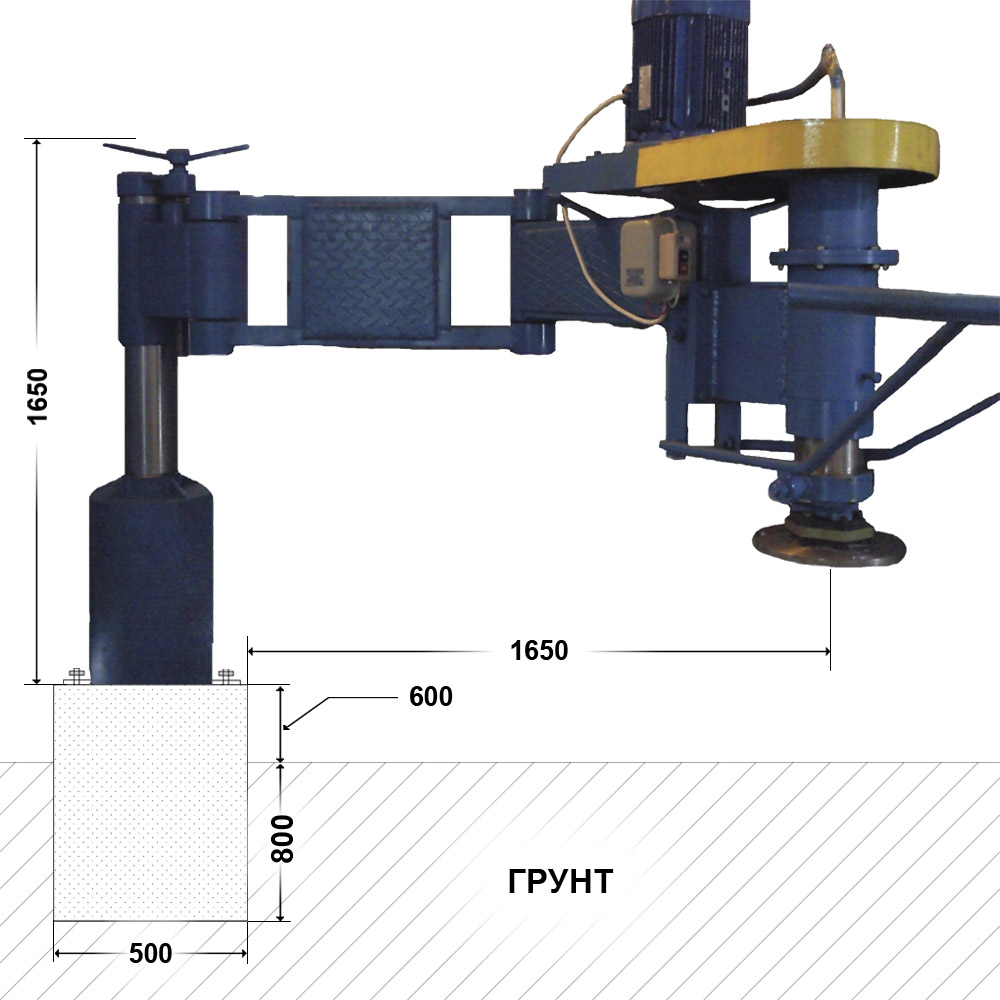

Схема монтажа

Инструмент для обработки камня*

Цена: 60 000 руб.

*Инструмент для обработки камня не входит в комплектацию станка и приобретается отдельно.

В комплект входит следующий инструмент:

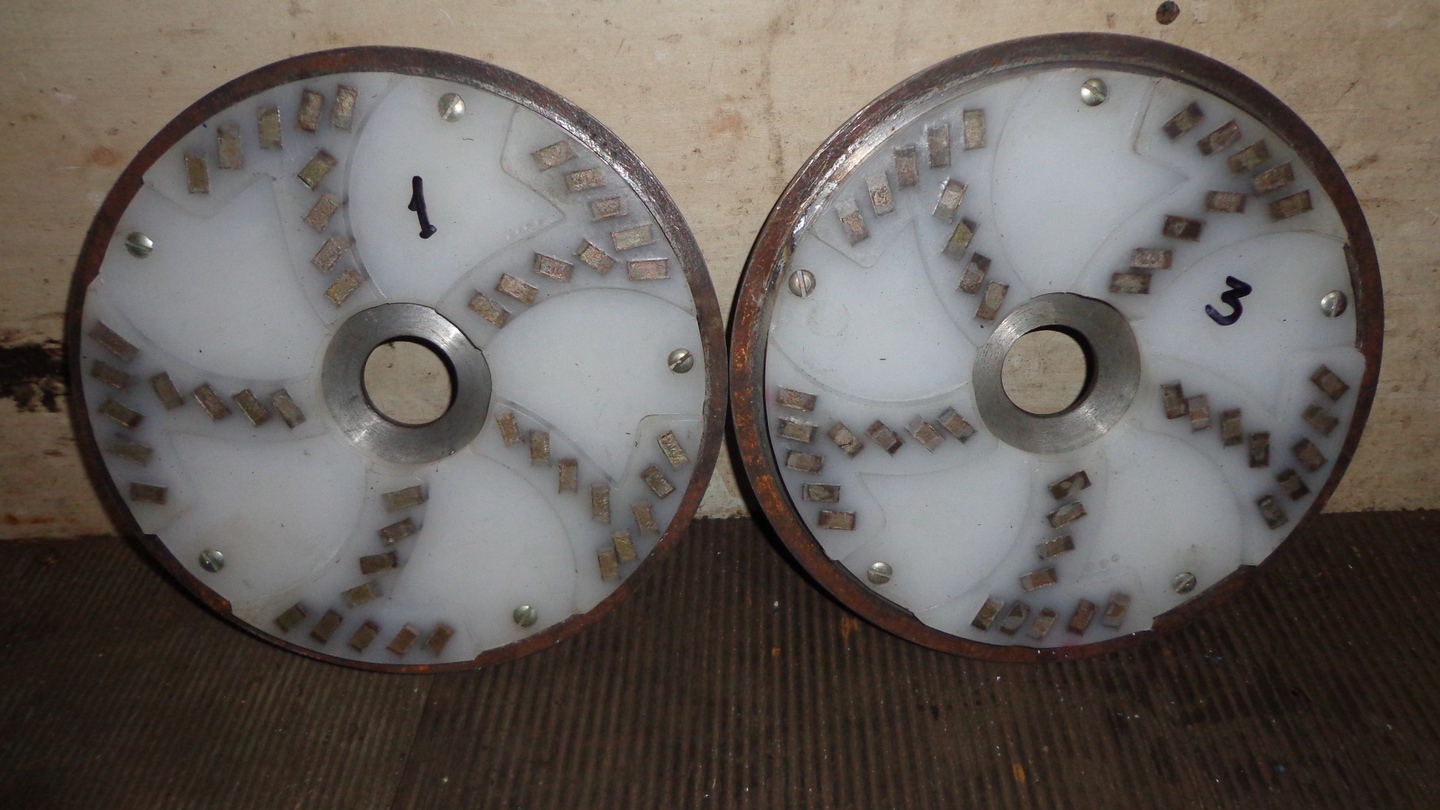

Алмаз №1, №3 (Китай)

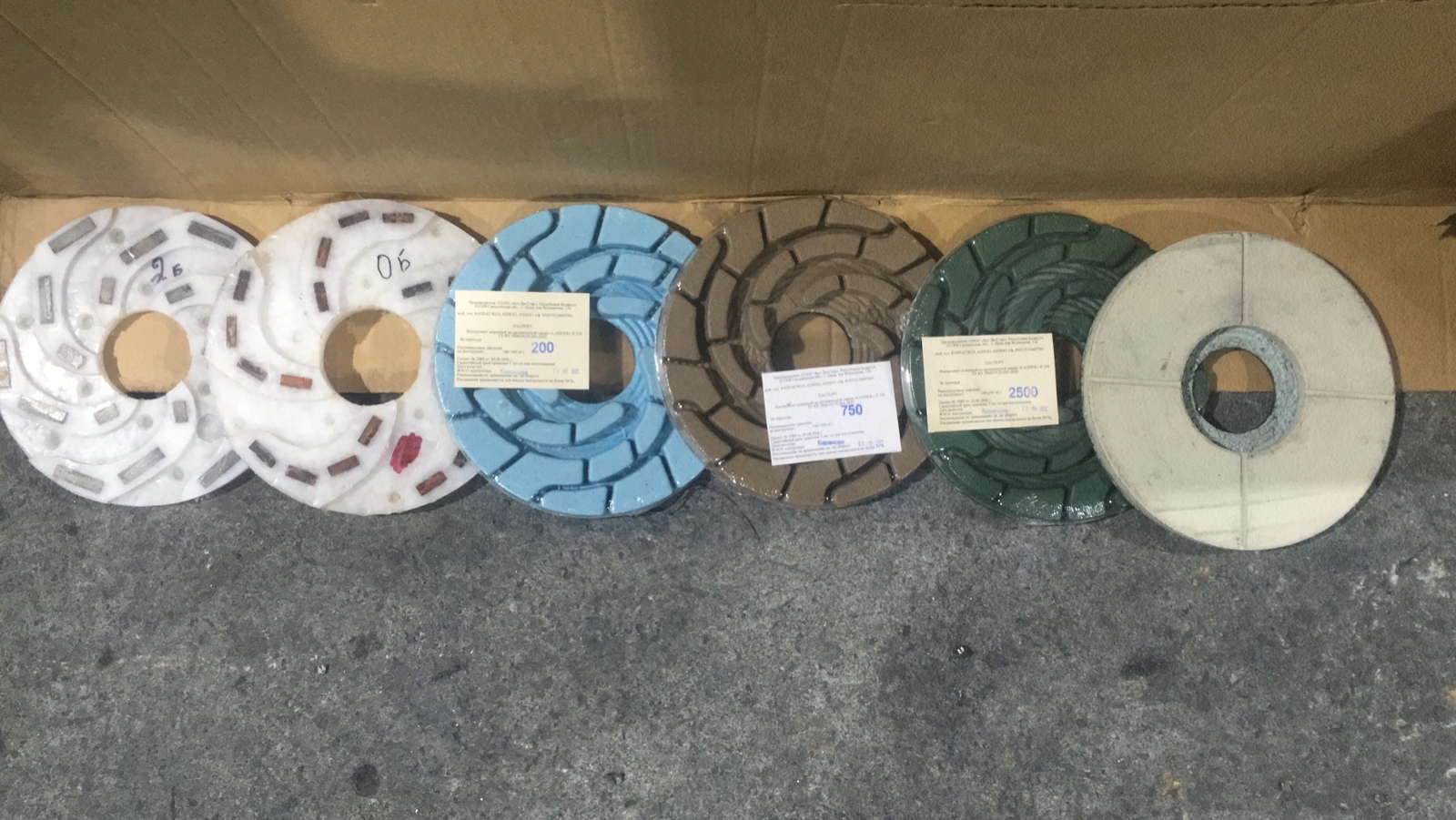

Гриндеры №50,120,300,800,2000,5000 (Беларусь)

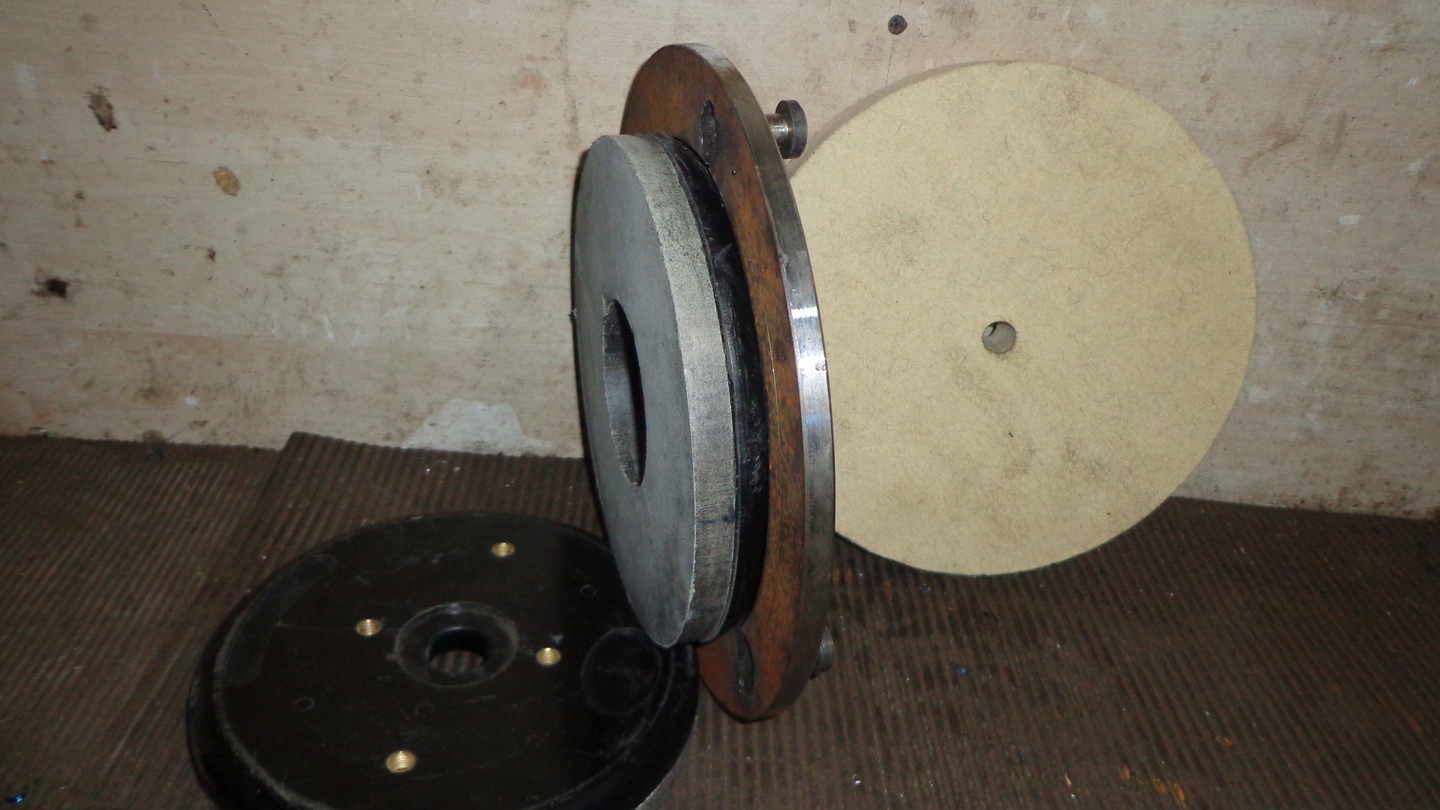

Баф Люкс-финиш (для гранита) (Китай)
Франкфурт–финиш (для мрамора)(Китай)
